upload peta ke GPS


            Untuk keperluan survey lapang, pasti diperlukan peta survey (kayaknya sii..) yang biasanya harus kita print dengan kertas berukuran A3 (atau dengan A4 walaupun sedikit memaksa) dan disertai dengan beberapa alat navigasi seperti kompas, penggaris hingga busur, bahkan jaman sekarang terlihat kuno jika tidak membawa GPS. Waktu masih kuliah, survey membawa GPS lebih banyak untuk gaya-gayaan, (hahahaa, bodohh dan nyaris hanya bisa membaca titik koordinat dan menyimpannya, sebab membutuhkan waktu yang cukup lama untuk bisa mengetahui posisi saya berdiri di atas lembar peta survey yang dibawa (kadang-kadang juga ga ada).
          Nah, setelah berstatus keluar dari kampus yang menyesatkan itu (piss ah..), saya mendapatkan pengalaman baru tentang cara memasukkan peta survey kita yang biasa kita print di kertas (sampai dianggap benda suci karena kita terus melindunginya dari panas, hujan dan gangguan lain yang bisa mengancam keutuhannya).
           Ada beberapa syarat yang harus dipenuhi agar hal ini terlaksana, yaitu:
1.      Ada GPSnya (hahahaa, pasti lah!). biasanya saya menggunakan GPS Garmin 76 CS/CSX. Mungkin juga   bisa untuk Garmin 60/60CSX, Garmin Oregon,dkk, asal dilengkapi dengan kabel datanya dan harus di hidupin, artinya harus ada batereinya..(sorri agak panjang,, ^.^ ..).
2.
Sedikitnya diperlukan 4 software : cgsmapper, cpreview, mapedit, dan sendmap20.
           softwarenya bisa di download disini GRATIS kok..
aatau di sini : http://www.4shared.com/rar/LqR8NLKnce/gps.html
3.       Ada petanya (@%$%(&^%^&%#^*)gubrak!!!, maksud gue dalam bentuk *.shp dan dengan sistem koordinat Geografis..
4.       Ada computer / teptop yang idup..hehehee

Langkah-langkahnya sebagai berikut :
a. Copy file peta (biasanya dalam bentuk ESRI Shape file / *.shp) ke dalam folder tempat menyimpan keempat software yang digunakan.

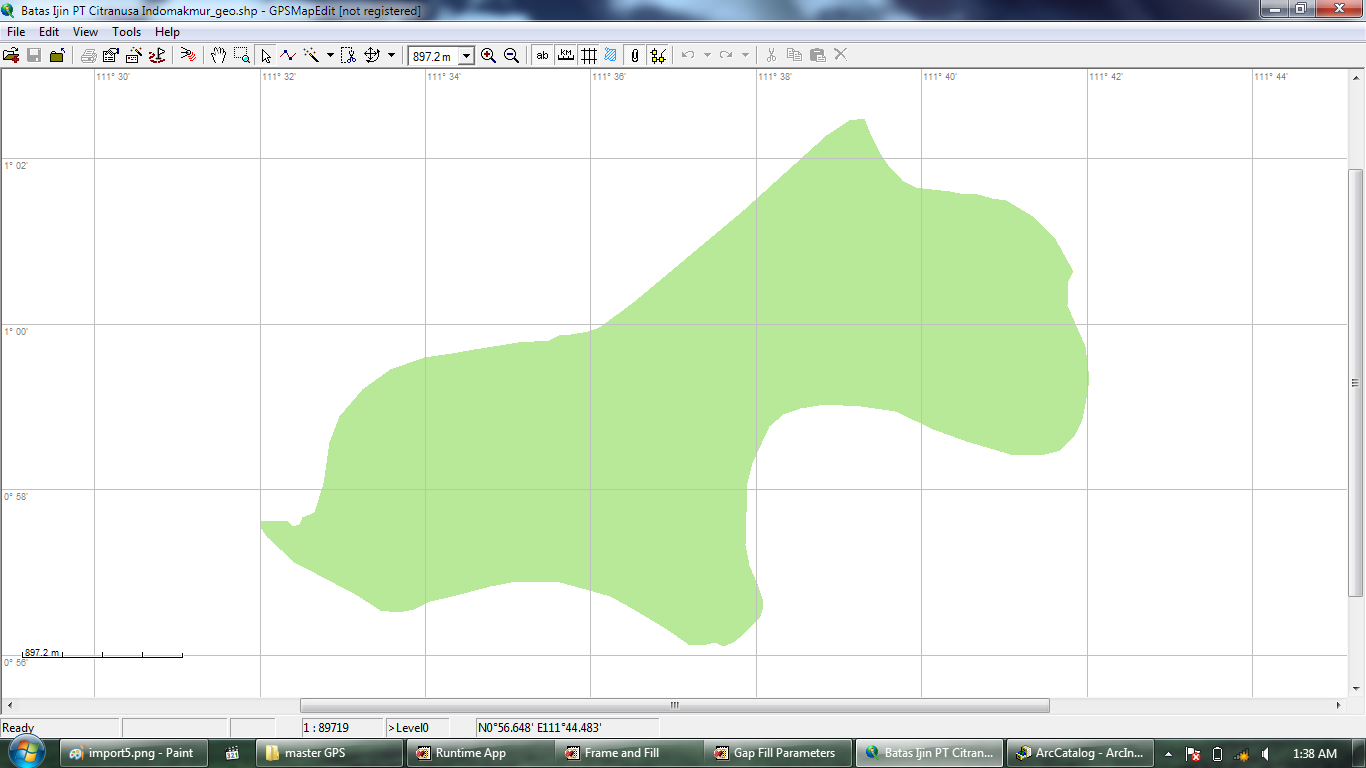

b.                  Run mapedit20 > Import file


Pilih warna dan bentuk area > next.
Unselect field for label (agar tidak muncul labeling atribut di layar GPS nantinya (biar ga keramean LCD GPSnya) > next

Pastikan semua dalam satuan geografis > next > finish



Jika ingin menambahkan peta jaringan sungai misalnya, kita lakukan import file lagi di layar yang sama.


b. Map Properties


c.       Save map (format mp) : file > save as

d.      Export > Garmin IMG / cgpsmapper.exe


 Setelah kita klik save, maka akan langsung muncul tool box Export to cGPSmapper.exe > Browse file cgpsmapper di foldernya > run

Jika berhasil, maka akan muncul tampilan seperti dibawah ini.


e.      Sendmap20 > Add maps > Seleksi map_nya > Connect (Found GPS) > Upload selected maps to GPS

Jika sudah masuk, biasanya GPS akan secara otomatis berubah ke tampilan Page awal.

Selamat mencoba, semoga berhasil.
