Manipulasi SLC-OFF pada Landsat ETM-7

             Citra Landsat ETM-7 setelah tahun 2003 mengalami kerusakan pada sensor optiknya, sehingga terdapat data dengan nilai digital number pada setiap pikselnya menjadi 0 (Nol). Pada page Citra Landsat ETM-7 Striping telah dituliskan cara untuk menambal citra landsat tersebut menggunakan Software Erdas Image dengan fasilitas Modeler yang ada di dalam desktopnya.
            Dari USGS (atau NASA, aku lupa..hehehe..) sendiri memiliki software open source yang bisa digunakan untuk mengesekusi hal yang sama (bahkan lebih baik dalam beberapa scene yang sudah aku kerjakan..)

untuk softwarenya bisa di download di sini..
Lalu, untuk tahap-tahapnya, kurang lebih seperti ini..

1. Siapkan citra utama
Citra utama merupakan citra yang akan di tambal. Lebih update tanggal peliputannya lebih bagus, dan akan lebih bagus lagi jika jumlah dan sebaran awannya sedikit, karena pasti akan berdampak bentuk garis-garis pada citra hasil tambalan nanti.
2. Siapkan citra pengisi
Citra yang digunakan untuk menambal pastinya juga harus dalam keadaan yang bagus, sedikit awan, dan usahakan waktu peliputannya tidak terlalu jauh dengan citra utama. Kualitas citra yang sedikit awan biasanya pada bulan kemarau, maret, april-agustus (sepertinya, ga yakin karena sekarang sering terjadi anomali iklim).
intinya ya sebisa mungkin citra yang digunakan ini relevan.
3. Pengaturan awal : Buat folder/directory untuk penyimpanan citra.
Misalnya:
C:\AMNH\GapFill\anchor : untuk menyimpan file citra utama dan sebagai folder menyimpan file citra hasil penambalan.
C:\AMNH\GapFill\fill_scene_1 : untuk menyimpan file citra pengisi.

Jika ingin menambah citra pengisinya untuk waktu yang berbeda, maka harus membuat lagi folder fill_scene_. …. (urutan angka pada baris terakhir digunakan sebagai urutan prioritas pengolahan, bukan urutan waktu pemotretan).

Kemudian double klik file frame_and_fill_ win32.exe untuk membuka program.
  frame_and_fill_ win32 > Click to Continue


Ada 3 pilihan yang harus dilakukan berurutan, yaitu RE-FRAME, GAP FILL SLC-OFF DAN DONE

Tahap pengerjaannya sebagai berikut:
a. Pilih menu RE-FRAME SLC-OFF
Pada number of fill scenes, isi jumlah citra pengisinya. Jika ada 3 waktu pengambilan, maka diisi 3 (atau sama dengan berapa jumlah folder  fill_scene_. .. yang telah dibuat sebelumnya.

Pada “DIRECTORY PATH TO SCENE FOLDERS” isikan lokasi dimana kita menyimpan folder : anchor, fill_scene_1, fill_scene_2, dst tadi.

Kemudian klik submit.

  Tunggu hingga proses complete.

b. GAP FILL SLC-OFF
Maka akan muncul box seperti dibawah ini :
Setelah itu, kita akan melakukan pengisian gap citra.  Klik menu GAP FILL SLC-OFF, kemudian akan muncul daftar band yang akan diisi gapnya. Jika yang akan diisi untuk band-band tertentu saja, misalnya hanya band 5, 4, dan 3 yang mau di proses, maka cukup dengan cara klik band 5, band 4, dan band 3 lalu submit (bisa menghemat waktu) tapi jika ingin semua langsung saja klik All Bands. ( ditinggal beli bakso, mencuuci baju, menyapu, ngepel, ngelap kaca rumah, bersih-bersih kamar mandi, mandi dan masih harus nunggu sekitar 25 menit lagi.. :D )

c. DONE
Jika proses telah selesai semua, secara otomatis setelah proses berlangsung, file akan bertambah dalam tiap foldernya dengan penamaan citra yang berbeda
. Pola penamaannya adalah sebagai berikut :
Penamaan sebelum di lakukan re-frame (citra awal) :
p124r064_06420090617_B10.TIF

Setelah di reframe :
p124r064_06420090617_B10_reg. TIF

Setelah dilakukan pengisian gap :
p124r064_06420090617_B10_reg_ filled.TIF

Semua file citra hasil pengisian Gap tersimpan di : folder anchor.

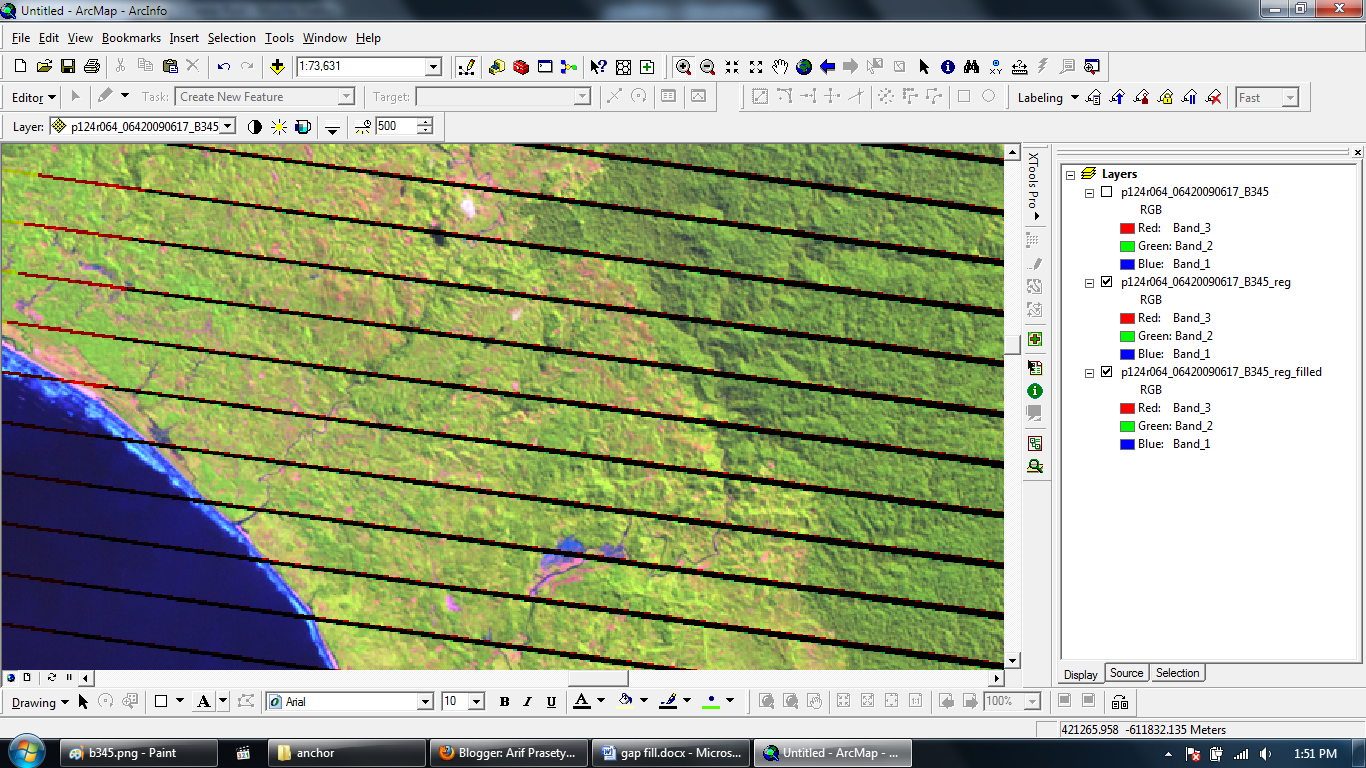

Gambar dibawah secara berurutan ialah citra pada kondisi :
p124r064_06420090617_B10.TIF
p124r064_06420090617_B10_reg. TIF
p124r064_06420090617_B10_reg_ filled.TIF



semoga ada manfaatnya.. :)
-arif-
